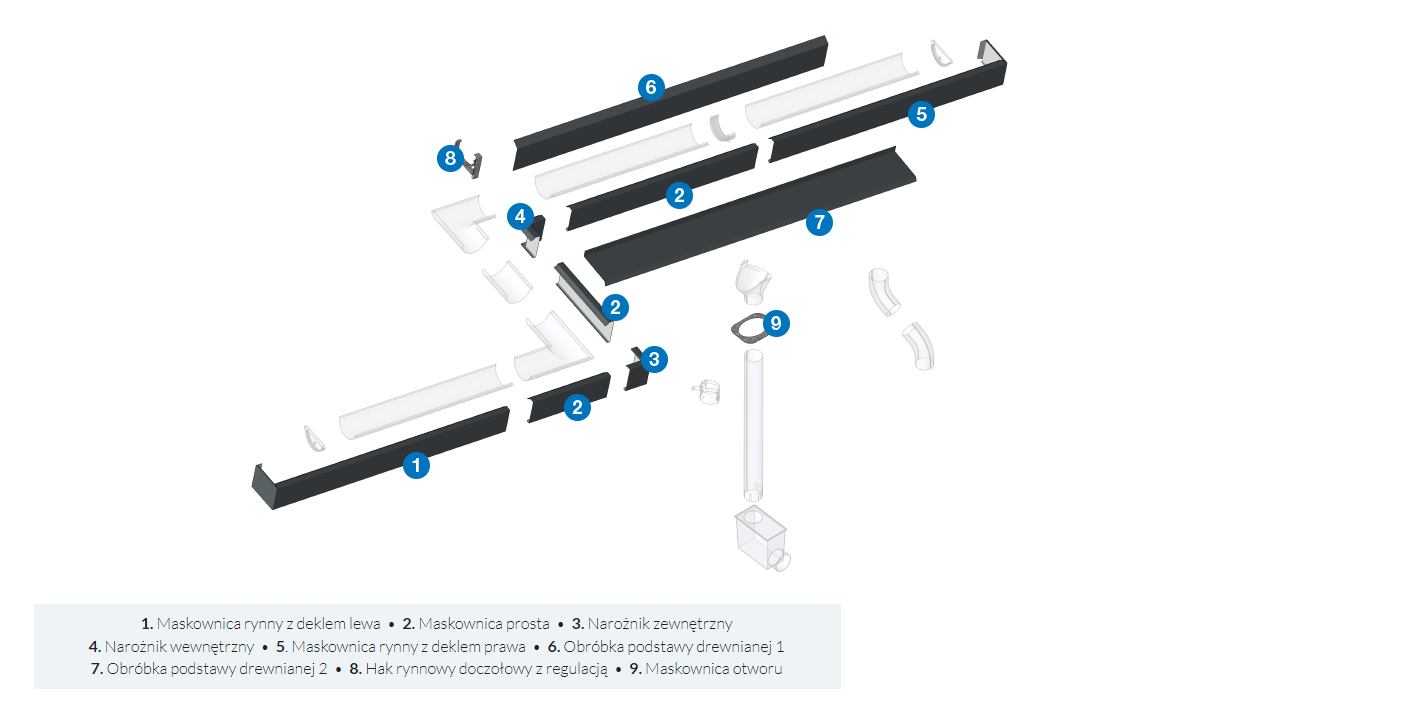

System rynny ukrytej

Nowoczesne budynki wymagają nietuzinkowych rozwiązań budowlanych, które pozwolą jeszcze lepiej podkreślić ich charakter. System rynny ukrytej Lindab jest dopełnieniem szerokiej oferty systemów rynnowych i pokryć dachowych Lindab. Jest to również ukłon w stronę architektów i inwestorów indywidualnych idących z duchem czasu, których fascynują proste i nowoczesne bryły budynków. Ich tworzenie nie byłoby możliwe bez zastosowania innowacyjnych rozwiązań budowlanych, które są nie tylko funkcjonalne, wykonane z dbałością o każdy szczegół, bezpieczne dla domu i jego mieszkańców, ale również estetyczne.

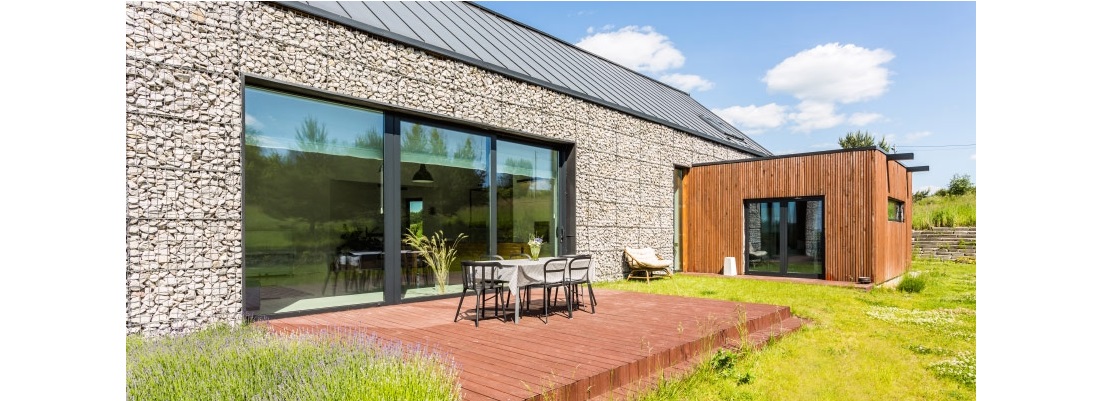

System rynny ukrytej Lindab idealnie wkomponowuje się w zwartą bryłę domów z dwuspadowym dachem, czyli bardzo popularnych obecnie i tańszych w budowie domów w stylu stodoły. Pozwala na bezpieczne ukrycie stalowych rur spustowych wewnątrz elewacji i estetyczne połączenie bezokapowego dachu z bryłą budynku.

Jedynym widocznym elementem systemu rynny ukrytej jest estetyczna maskownica wykonana z trwałej, odpornej na warunki atmosferyczne blachy powlekanej. Maskownica mocowana jest bezpośrednio na hakach z regulacją poziomu. Odpowiednie uformowanie maskownicy stanowi jednocześnie wzmocnienie i usztywnienie elementu, chroniące cały system przed działaniem silnego wiatru. Bezpieczny montaż możliwy jest dzięki hakom, montowanym w odstępach 600 mm. Hak w rozmiarze 150 mm posiada regulację, dzięki której maskownica zawsze jest w pozycji poziomej. Haki pokryte są powłoką Magestic - innowacyjnym materiałem wykorzystującym powłokę cynkową, która została wzmocniona poprzez dodanie do stopu 3% magnezu i 3,5% aluminium. Rozwiązanie to pozwala nawet 20-krotnie zwiększyć trwałość produktu w porównaniu do czystej powłoki cynkowej.

KOLORYSTYKA

Prezentowane kolory mogą się różnić od rzeczywistych i nieznacznie różnić się w odcieniach barw pomiędzy poszczególnymi partiami produkcyjnymi.

AKCESORIA

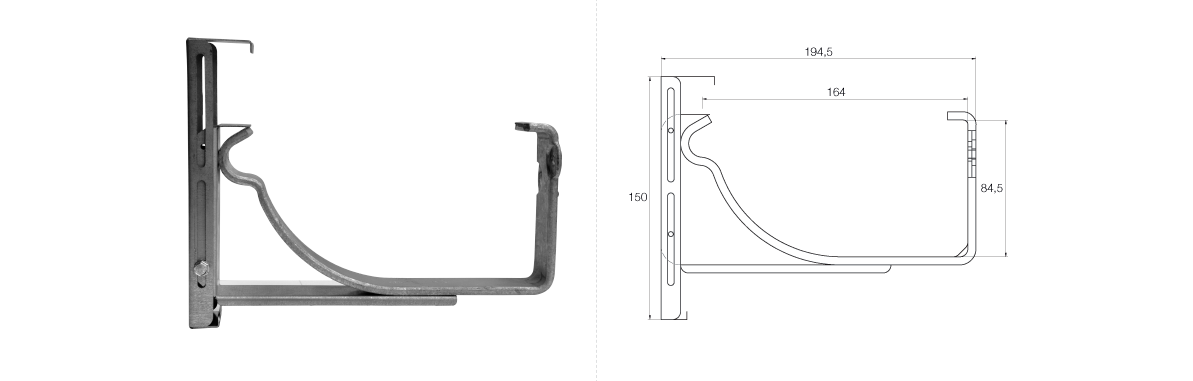

Hak rynnowy doczołowy z regulacją RUKFK

Hak rynnowy doczołowy RUKFK w rozmiarze 150 mm z regulacją, dzięki czemu maskownica zawsze jest w pozycji poziomej. Służy do regulacji i poziomowania maskownicy. Zalecane odstępy montażu - nie więcej niż 600 mm. Montaż haków należy wykonać zgodnie z instrukcją Lindab Rainline (z zachowaniem odpowiednich spadów dla rynny zwykłej), wsporniki które są przymocowane do haka służą do poziomowania.

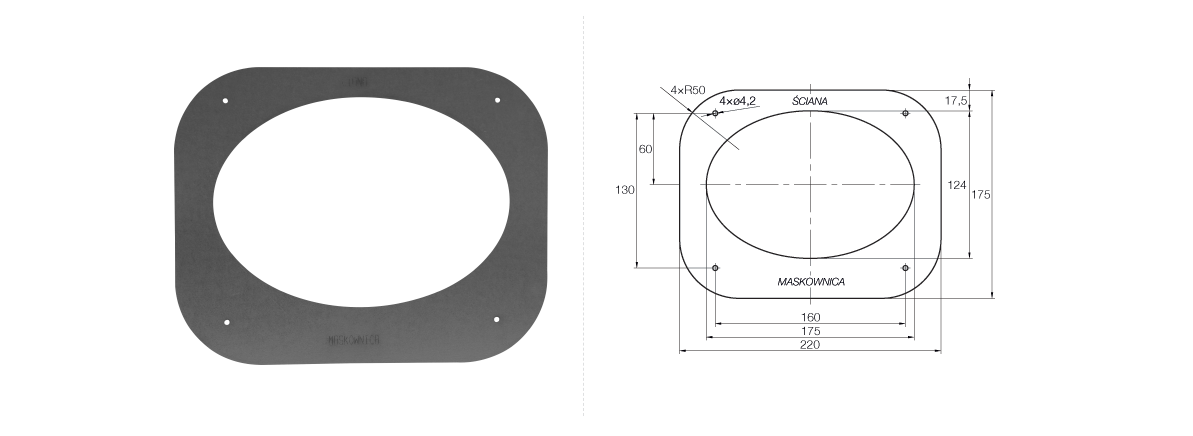

Maskownica otworu RUMO

Maskownica otworu RUMO to element stanowiący zamaskowanie nadmiernego wycięcia otworu. Idealnie dopasowany do kształtu wpustu rynny OMV 150/100. Produkt posiada cztery otwory o średnicy 3 mm stanowiące miejsca usytuowania blachowkrętów. Dodatkowo dla łatwiejszego montażu posiada napis „ściana”.

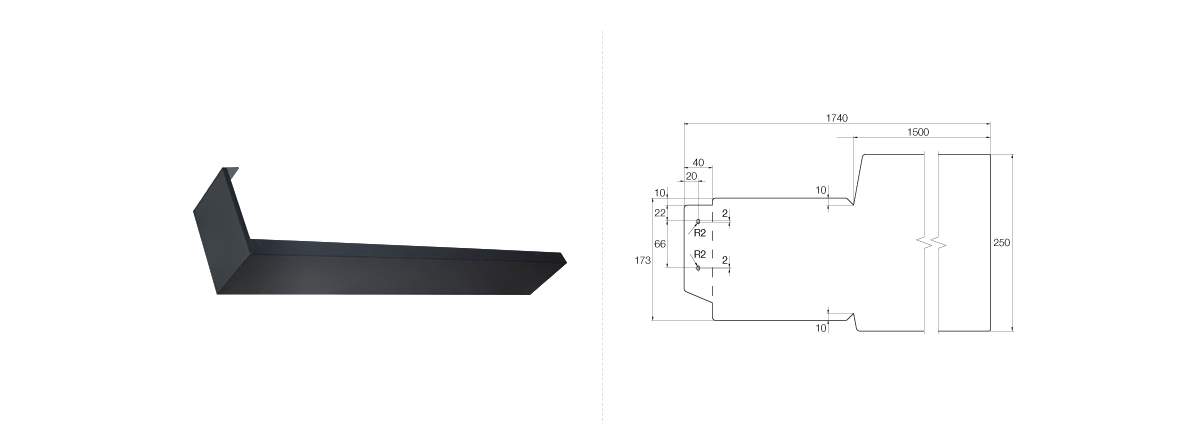

Maskownica rynny z deklem lewa RUMRPDL

Maskownica 2 w 1 (wariant lewy). Stanowi jednocześnie maskownicę w odcinku prostym o długości 1500 mm oraz dekiel zamykający i zasłaniający zakończenie rynny. Montowana bezpośrednio na hakach, a element zamykający mocowany jest bezpośrednio do podstawy drewnianej, uprzednio obitej obróbkami z blachy powlekanej w odpowiednim kolorze. Posiada odpowiednie przegięcia, stanowiące jednocześnie wzmocnienie i usztywnienie elementu.

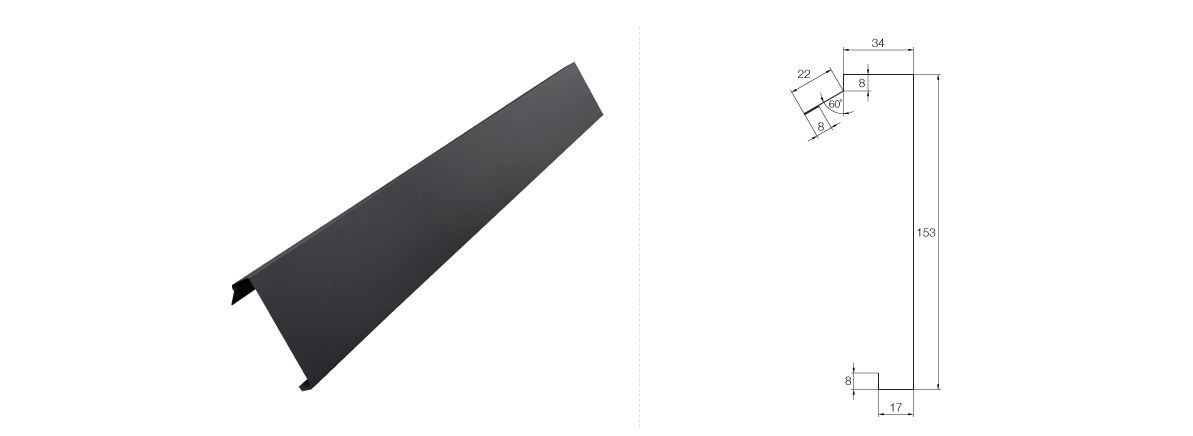

Maskownica rynny prosta RUMRP

Maskownica rynny prosta służy do zamaskowania rynny R 150 mm, która jest nachylona względem dachu pod odpowiednim kątem. Mocowana jest bezpośrednio na hakach z regulacją poziomu. Produkt posiada odpowiednie przegięcia, stanowiące jednocześnie wzmocnienie i usztywnienie elementu.

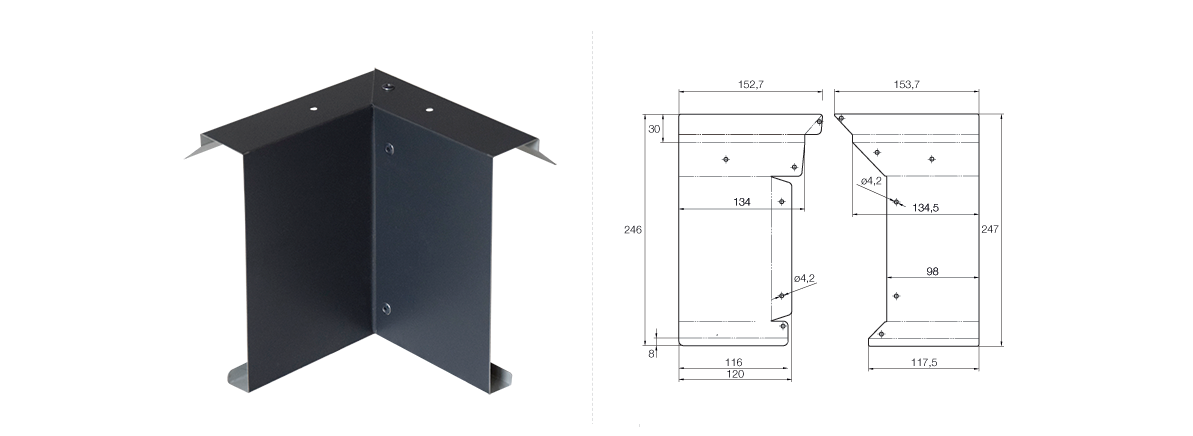

Narożnik wewnętrzny RUNW

Narożnik wewnętrzny o kącie 90° idealnie dopasowuje się do całego systemu rynny ukrytej, a dzięki swej jednolitej konstrukcji jest sztywny.

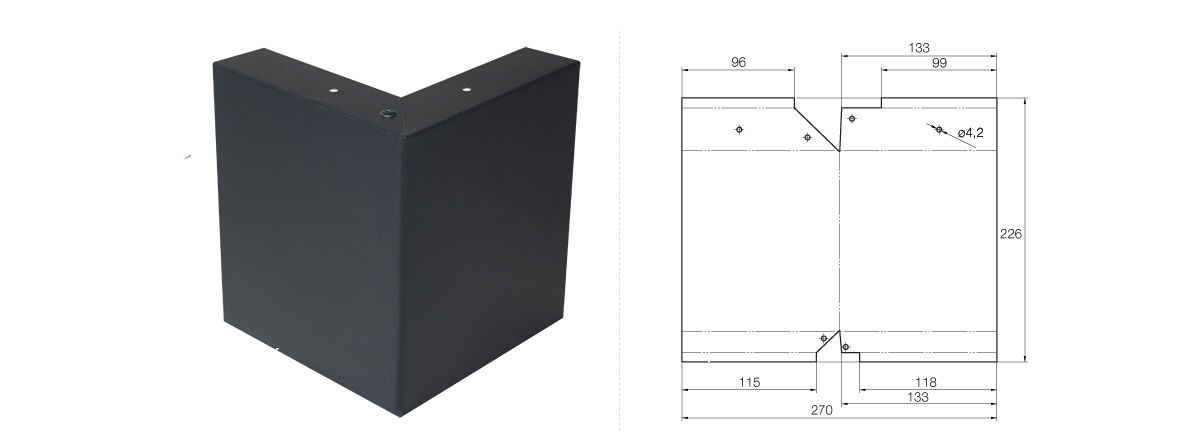

Narożnik zewnętrzny RUNZ

Narożnik zewnętrzny o kącie 90° idealnie dopasowuje się do całego systemu rynny ukrytej, a dzięki swej jednolitej konstrukcji jest sztywny.

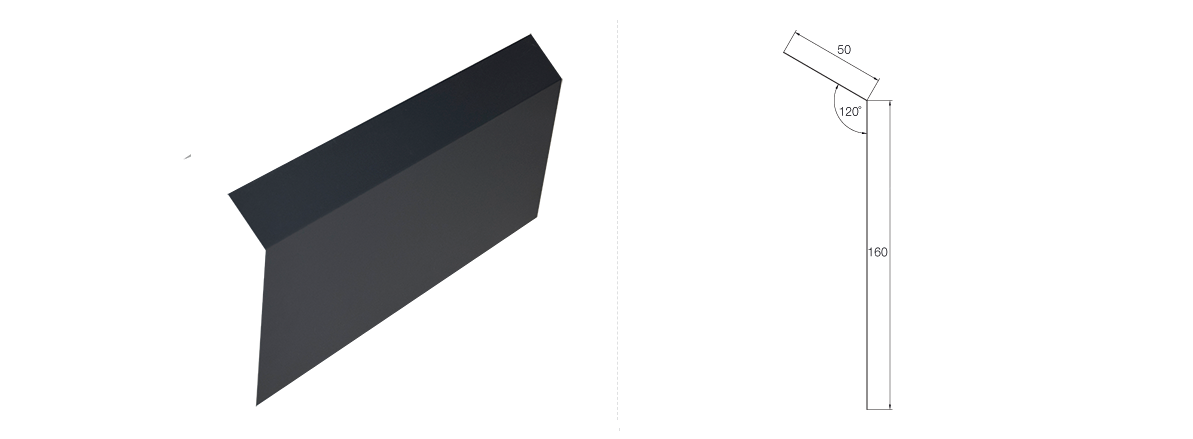

Obróbka podstawy drewnianej 1 RUOPD1

Obróbka do podstawy drewnianej 1 wykonana jest z odpowiednimi gięciami stanowiącymi jednocześnie sztywną konstrukcję. Służy do zamaskowania podstawy drewnianej i zabezpiecza przed dostaniem się wody, stanowiąc jednocześnie odpowiedni wygląd.

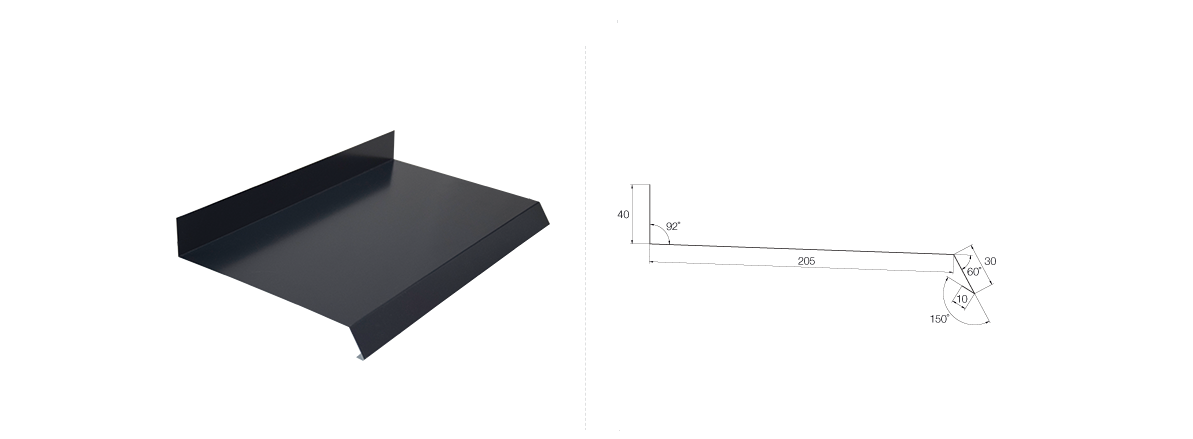

Obróbka podstawy drewnianej 2 RUOPD2

Obróbka do podstawy drewnianej 2 wykonana jest z odpowiednimi gięciami stanowiącymi jednocześnie sztywną konstrukcję. Służy do zamaskowania podstawy drewnianej i zabezpiecza przed dostaniem się wody, stanowiąc jednocześnie odpowiedni wygląd.

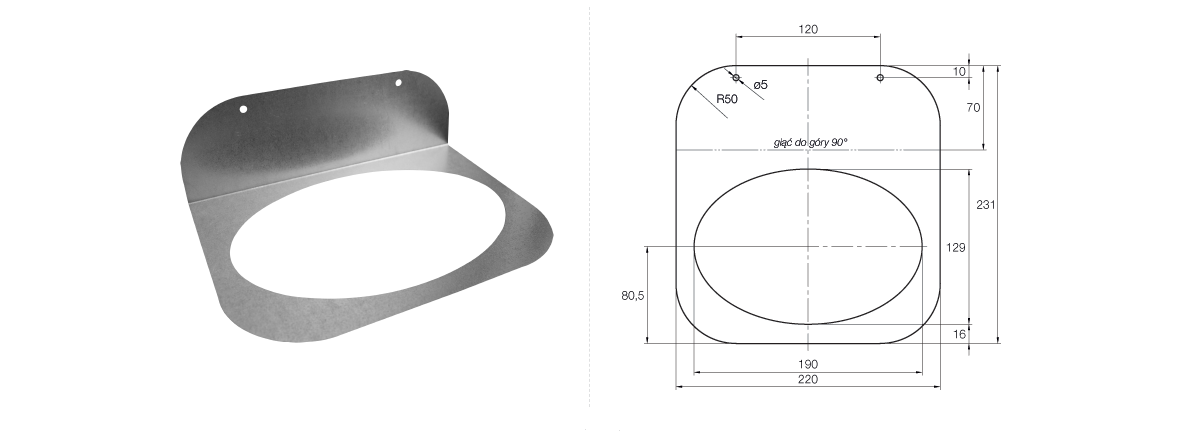

Szablon otworu RUSO

Szablon otworu jest elementem pomocniczym podczas montażu rynny ukrytej. Dzięki niemu można łatwo określić wzór wycinanego otworu, który należy wyciąć zarówno w podstawie drewnianej, jak i obróbce podstawy. Produkt wykorzystywany jest też do zabazowania otworu.

Sposób użycia

Podczas bazowania w obróbce drewnianej należy przymocować szablon do obróbki drewnianej do pionowej deski. Służą do tego dwa otwory o średnicy 5 mm. W razie potrzeby dokładniejszego umiejscowienia szablonu, można wykorzystać również pozostałe otwory o tej samej średnicy.
